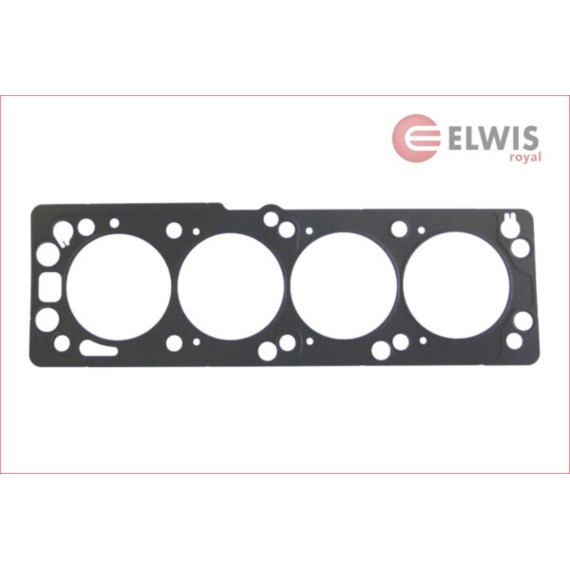

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичное соединение между головкой и блоком цилиндров. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая утечку газов из камеры сгорания и смешивание технических жидкостей.

Основная задача прокладки — создание надежного уплотнения между двумя массивными металлическими поверхностями двигателя. Она герметизирует камеры сгорания, предотвращая прорыв отработавших газов наружу и попадание охлаждающей жидкости или моторного масла в цилиндры. Деталь компенсирует микронеровности сопрягаемых поверхностей и температурные расширения металла при нагреве.

Прокладка разделяет различные полости двигателя: каналы системы охлаждения, масляные магистрали и камеры сгорания. Нарушение герметичности любой из этих зон приводит к серьезным последствиям — от перегрева мотора до гидроудара при попадании антифриза в цилиндр.

Современные прокладки ГБЦ изготавливаются из многослойных материалов, способных выдерживать температуры до 300°C и давление в несколько десятков атмосфер. Многослойная металлическая конструкция (MLS) состоит из нескольких тонких стальных листов со специальным эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

Деталь имеет сложную форму с точно выполненными отверстиями под цилиндры, болты крепления, каналы охлаждения и масляные магистрали. Окантовка отверстий цилиндров часто усилена дополнительными металлическими кольцами или имеет специальный профиль для лучшей герметизации зоны высокого давления.

Толщина прокладки подбирается с учетом конкретной модели двигателя и влияет на степень сжатия. Некоторые производители предлагают прокладки разной толщины для тонкой настройки параметров мотора при ремонте или тюнинге.

Прокладка ГБЦ — строго индивидуальная деталь для каждой модели двигателя. При выборе необходимо учитывать тип мотора, его объем, количество цилиндров и год выпуска. Даже в рамках одной модели автомобиля могут устанавливаться разные двигатели, требующие собственных прокладок.

Важно соблюдать соответствие по каталожному номеру производителя. Установка неподходящей прокладки приведет к несовпадению отверстий, нарушению герметичности и быстрому выходу двигателя из строя. Для двигателей с турбонаддувом требуются усиленные варианты, рассчитанные на повышенное давление в камере сгорания.

О повреждении прокладки свидетельствуют характерные симптомы: белый дым из выхлопной трубы при попадании антифриза в цилиндры, масляные пятна в расширительном бачке, перегрев двигателя, падение уровня охлаждающей жидкости без видимых утечек. Прорыв газов проявляется бульканьем в расширительном бачке при работающем моторе и запахом выхлопа в системе охлаждения.

Внешние признаки включают потеки масла или антифриза в месте соединения головки и блока. Критичным сигналом является попадание охлаждающей жидкости в масло — эмульсия на щупе или под крышкой маслозаливной горловины требует немедленного вмешательства.

Замена прокладки ГБЦ — сложная операция, требующая снятия головки блока цилиндров и тщательной подготовки поверхностей. Сопрягаемые плоскости должны быть идеально чистыми, без следов старой прокладки, масла или коррозии. Любые задиры, искривления или неровности необходимо устранить шлифовкой или фрезеровкой.

Критически важен правильный момент затяжки болтов крепления и последовательность их протяжки. Затяжка производится динамометрическим ключом по схеме от центра к краям в несколько этапов. Многие современные болты крепления ГБЦ рассчитаны на однократное использование и подлежат замене вместе с прокладкой.

При установке нельзя использовать дополнительные герметики — современные прокладки не требуют никаких уплотнительных составов. Повторное использование снятой прокладки категорически недопустимо, даже если внешне она выглядит неповрежденной.
