Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между головкой и блоком цилиндров. Это один из самых нагруженных компонентов мотора, работающий в экстремальных условиях высоких температур, давления и постоянных термических циклов.

Основная задача прокладки — предотвращение утечек газов из камер сгорания, масла из масляных каналов и охлаждающей жидкости из рубашки охлаждения. Деталь создаёт надёжное уплотнение между двумя массивными металлическими поверхностями, компенсируя микронеровности обработки и температурные деформации.

Прокладка одновременно разделяет несколько контуров: камеры сгорания с давлением до 100 атмосфер, каналы системы смазки и магистрали охлаждения. Нарушение герметичности любого из этих контуров приводит к серьёзным последствиям — от перегрева двигателя до его полного выхода из строя.

Современные прокладки ГБЦ изготавливаются из многослойных металлических материалов или композитных составов. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

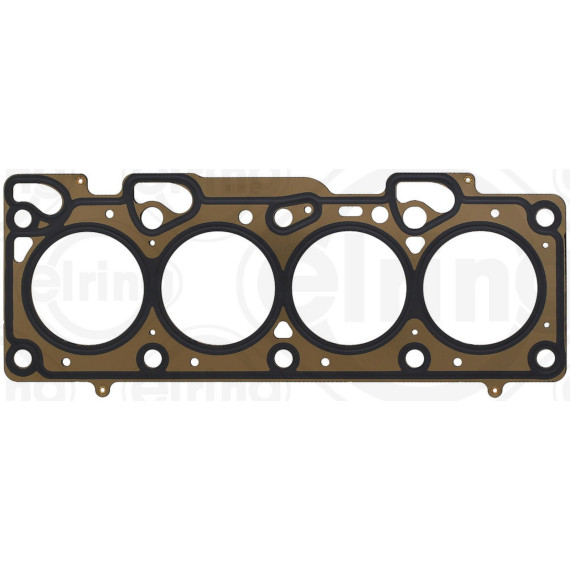

Деталь имеет сложную форму с множеством отверстий под цилиндры, болты крепления, каналы охлаждения и масляные магистрали. Специальные окантовки вокруг камер сгорания — усиленные металлические кольца — принимают на себя максимальные нагрузки от давления газов и температурного расширения.

Толщина прокладки точно рассчитана производителем и влияет на степень сжатия двигателя. Отклонение даже на доли миллиметра может изменить рабочие параметры мотора.

Прокладка ГБЦ является строго специфичной деталью для конкретной модели двигателя. Конфигурация отверстий, размеры и толщина должны точно соответствовать параметрам мотора вашего автомобиля. При подборе необходимо учитывать марку, модель, год выпуска и тип двигателя.

Для многих современных иномарок выпускаются прокладки разной толщины, что позволяет компенсировать износ или фрезеровку привалочных плоскостей при ремонте. Некоторые производители предлагают усиленные варианты для форсированных или турбированных моторов.

Прогар прокладки проявляется характерными симптомами: белый дым из выхлопной трубы при смешивании антифриза с топливом, масляная эмульсия на крышке маслозаливной горловины, перегрев двигателя, потеря мощности. Наружные утечки масла или охлаждающей жидкости в месте соединения ГБЦ и блока также указывают на проблему.

Замена прокладки требуется при любом снятии головки блока — после ремонта ГБЦ, замены клапанов или распределительных валов. Повторное использование прокладки недопустимо, так как она теряет упругость и уплотняющие свойства после первой затяжки.

Установка прокладки ГБЦ требует строгого соблюдения технологии. Привалочные плоскости должны быть идеально чистыми и ровными, без царапин и раковин. Затяжка болтов крепления выполняется динамометрическим ключом в определённой последовательности и с точным моментом, указанным производителем автомобиля.

Большинство современных прокладок не требуют применения герметиков — специальное покрытие обеспечивает необходимую герметизацию. Использование дополнительных составов может нарушить калибровку толщины и привести к проблемам.

После замены прокладки и сборки двигателя рекомендуется провести обкатку с постепенным увеличением нагрузки, что позволяет прокладке правильно усесться и обеспечить надёжное уплотнение на весь срок службы.
