Прокладка головки блока цилиндров — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между блоком цилиндров и головкой блока. Эта деталь работает в экстремальных условиях, выдерживая высокое давление сгорания топливной смеси, температурные перепады до 2000°C в камерах сгорания и постоянное воздействие агрессивных сред.

Основная задача прокладки ГБЦ — предотвращение утечек между всеми системами двигателя. Она изолирует камеры сгорания друг от друга, не допускает смешивания моторного масла и охлаждающей жидкости, предотвращает прорыв отработавших газов в систему охлаждения. Прокладка компенсирует микронеровности обработки сопрягаемых поверхностей и температурные деформации металлических деталей при нагреве двигателя.

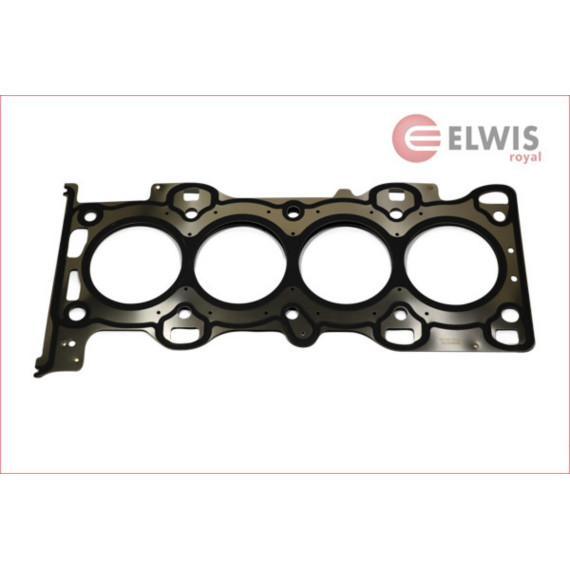

Деталь имеет сложную конфигурацию с отверстиями под цилиндры, каналами для циркуляции охлаждающей жидкости, масляными магистралями и проходами под крепежные болты. Каждое отверстие окружено усиленной зоной уплотнения, которая принимает на себя основную нагрузку.

Современные прокладки изготавливаются из многослойной стали (MLS-технология) или композитных материалов на основе графита и армирующих волокон. Многослойная конструкция состоит из 3-5 тонких стальных листов с эластомерным покрытием, что обеспечивает упругость и способность адаптироваться к подвижкам сопрягаемых поверхностей.

В зонах повышенной нагрузки предусмотрены металлические окантовки вокруг отверстий цилиндров — стальные или медные кольца, которые врезаются в поверхность блока и головки при затяжке, создавая дополнительный барьер. Специальное покрытие из фторкаучука или витона обеспечивает химическую стойкость к маслу, антифризу и продуктам сгорания.

При подборе прокладки критически важно соблюдение точного соответствия модели двигателя. Учитываются диаметр цилиндров, количество клапанов на цилиндр, расположение и диаметр каналов систем охлаждения и смазки, конфигурация камер сгорания. Даже в рамках одной марки автомобиля разные поколения двигателей требуют различных прокладок.

Необходимо учитывать год выпуска автомобиля и модификацию силового агрегата. Для турбированных двигателей применяются усиленные прокладки, рассчитанные на повышенное давление в цилиндрах. Дизельные моторы также требуют специальных прокладок из-за более высокой степени сжатия.

Замена прокладки ГБЦ выполняется при капитальном ремонте двигателя, снятии головки блока для ремонта газораспределительного механизма или после перегрева мотора. Повторное использование снятой прокладки недопустимо — после затяжки материал деформируется и принимает форму сопрягаемых поверхностей, теряя способность к повторному уплотнению.

Перед установкой новой прокладки необходима тщательная подготовка посадочных поверхностей — удаление остатков старой прокладки, проверка плоскостности специальным инструментом, обезжиривание. Затяжка болтов крепления выполняется динамометрическим ключом в строгой последовательности, указанной производителем, обычно в несколько этапов от центра к краям.

Признаками выхода прокладки из строя служат белый дым из выхлопной трубы при попадании антифриза в цилиндры, масляная эмульсия на щупе или под крышкой маслозаливной горловины, падение уровня охлаждающей жидкости без видимых течей, перегрев двигателя. При обнаружении этих симптомов требуется срочная диагностика и замена прокладки.
