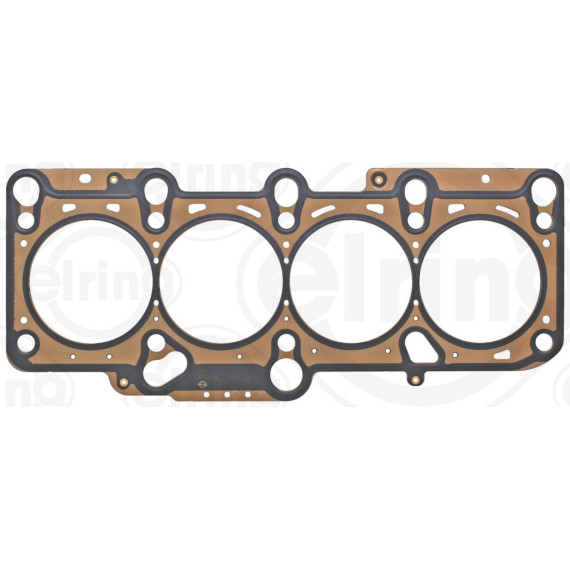

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который устанавливается между блоком цилиндров и головкой блока. Эта деталь обеспечивает герметичность соединения двух основных частей силового агрегата, предотвращая утечку газов из камер сгорания и смешивание технических жидкостей.

Основная задача прокладки — создание надежного уплотнения в одной из самых нагруженных зон двигателя. Она работает в экстремальных условиях, выдерживая высокие температуры от сгорания топлива, давление газов и постоянные температурные циклы. Прокладка разделяет и герметизирует несколько контуров одновременно: камеры сгорания, каналы системы охлаждения и масляные магистрали.

Деталь компенсирует микронеровности сопрягаемых поверхностей блока и головки, которые неизбежны даже при точной обработке. При затяжке болтов крепления ГБЦ прокладка сжимается и заполняет все микрозазоры, создавая непроницаемый барьер.

Современные прокладки ГБЦ изготавливаются из многослойных металлических листов со специальным покрытием или композитных материалов. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

В теле прокладки предусмотрены отверстия строго определенной конфигурации под цилиндры, каналы охлаждающей жидкости, масляные каналы и крепежные болты. Окантовка отверстий цилиндров часто усилена дополнительными слоями металла или специальными кольцами для противостояния высокому давлению газов.

Некоторые прокладки оснащены металлическими или резиновыми окантовками вокруг отверстий под охлаждающую жидкость и масло для дополнительной герметизации этих контуров.

Прокладка головки блока — строго индивидуальная деталь для каждой модели двигателя. Геометрия отверстий, их расположение, толщина прокладки и диаметр окантовки цилиндров должны точно соответствовать конструкции конкретного мотора. Даже в пределах одного модельного ряда автомобилей могут применяться разные прокладки в зависимости от объема двигателя и года выпуска.

При подборе необходимо учитывать не только марку и модель автомобиля, но и код двигателя, поскольку производители часто устанавливают на одну модель разные силовые агрегаты. Особое внимание следует уделять толщине прокладки, так как этот параметр влияет на степень сжатия двигателя.

Прокладка ГБЦ относится к неразборным деталям и подлежит обязательной замене при каждом снятии головки блока цилиндров. После затяжки и эксплуатации прокладка деформируется и принимает форму сопрягаемых поверхностей, поэтому повторное использование недопустимо даже при внешне хорошем состоянии.

Признаками выхода прокладки из строя служат: появление белого дыма из выхлопной трубы при прогаре в зону охлаждения, эмульсия в моторном масле, перегрев двигателя, потеря мощности, утечки охлаждающей жидкости или масла в месте соединения блока и головки. При обнаружении этих симптомов требуется срочная диагностика и замена прокладки.

Установка прокладки ГБЦ требует тщательной подготовки сопрягаемых поверхностей. Плоскости блока и головки должны быть идеально чистыми, без следов старой прокладки, масла или герметика. Любые задиры, царапины или неровности на поверхностях могут привести к нарушению герметичности.

Прокладка устанавливается строго в определенном положении — существует верх и низ, передняя и задняя часть. Неправильная ориентация приведет к несовпадению каналов и нарушению работы двигателя. Многие современные прокладки имеют маркировку "TOP" или "OBEN" для правильной установки.

Затяжка болтов крепления головки выполняется динамометрическим ключом в строгой последовательности и с определенным моментом, указанным производителем автомобиля. Обычно затяжка производится в несколько этапов от центра к краям по спирали.
