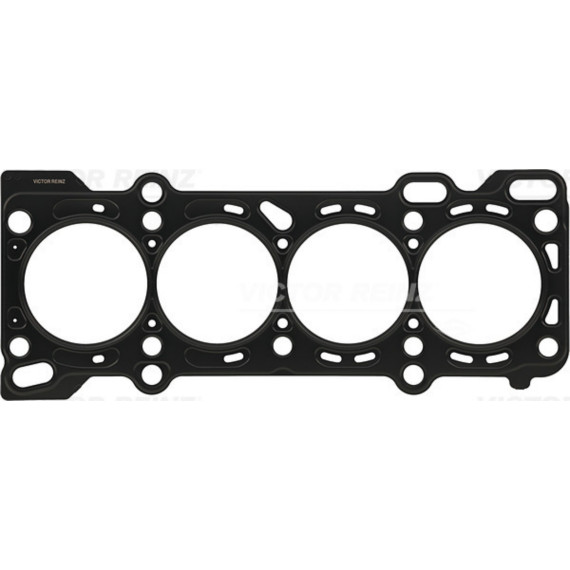

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который устанавливается между блоком цилиндров и головкой блока. Эта деталь обеспечивает герметичность соединения двух основных частей силового агрегата и предотвращает утечку рабочих жидкостей и газов под высоким давлением.

Основная задача прокладки — создание надежного уплотнения в одном из самых нагруженных узлов двигателя. Деталь работает в экстремальных условиях, выдерживая температуры до 1800°C в камерах сгорания, давление отработавших газов и механические нагрузки от затяжки болтов крепления головки.

Прокладка одновременно герметизирует несколько контуров: камеры сгорания, каналы системы охлаждения и масляные магистрали. Любое нарушение уплотнения в этих зонах приводит к серьезным последствиям — от перегрева двигателя до смешивания охлаждающей жидкости с моторным маслом.

Современные прокладки ГБЦ изготавливаются из композитных материалов или металла с различными покрытиями. Многослойная металлическая конструкция (MLS) состоит из нескольких тонких стальных листов с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

Деталь имеет сложную форму с отверстиями под цилиндры, каналы охлаждения, масляные и болтовые отверстия. Окантовка цилиндров выполняется из упрочненного материала или дополнительного металлического кольца для противодействия высокому давлению в камерах сгорания.

Толщина прокладки точно рассчитана производителем и влияет на степень сжатия двигателя. Некоторые модификации имеют разную толщину для корректировки параметров мотора при ремонте.

Прокладки ГБЦ являются строго специфичными деталями для конкретных моделей двигателей. При подборе необходимо учитывать марку автомобиля, тип и объем двигателя, год выпуска. Использование неподходящей прокладки недопустимо — даже незначительные отличия в расположении отверстий или толщине приведут к неработоспособности мотора.

Замена прокладки требуется при любом снятии головки блока — повторное использование недопустимо, так как деталь деформируется при затяжке и теряет упругость. Признаки выхода из строя включают белый дым из выхлопной трубы, масляную эмульсию на щупе, перегрев двигателя, потерю мощности.

Установка прокладки выполняется на тщательно очищенные и ровные поверхности блока и головки. Момент затяжки болтов крепления головки должен строго соответствовать спецификации производителя и выполняться в определенной последовательности для равномерного распределения нагрузки.
