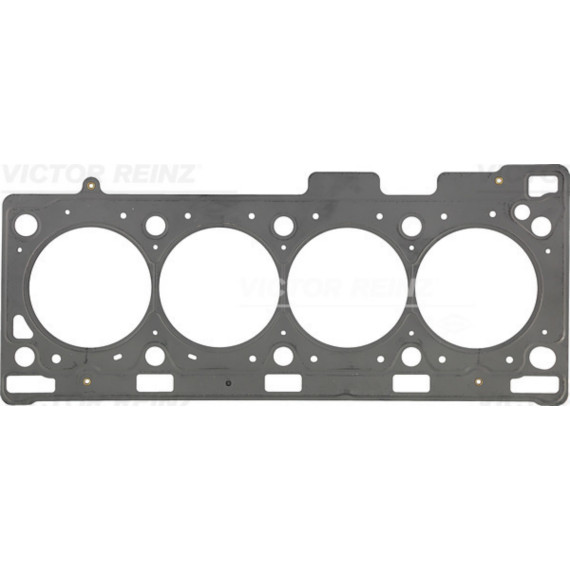

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между блоком цилиндров и головкой блока. Этот компонент работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая утечку газов из камер сгорания и смешивание рабочих жидкостей.

Прокладка создает надежное уплотнение между двумя основными частями двигателя, разделяя несколько контуров одновременно. Она изолирует камеры сгорания, каналы системы охлаждения и масляные магистрали друг от друга. Правильно установленная прокладка обеспечивает оптимальную компрессию в цилиндрах, что напрямую влияет на мощность двигателя и его топливную экономичность.

Деталь компенсирует микронеровности сопрягаемых поверхностей блока и головки, которые возникают в процессе обработки металла. Без качественной прокладки невозможна нормальная работа силового агрегата — даже малейшая негерметичность приводит к серьезным последствиям.

Современные прокладки ГБЦ изготавливаются из многослойных материалов, способных выдерживать температуры до 300°C и давление свыше 100 атмосфер. Многослойная металлическая конструкция состоит из тонких стальных листов с эластомерным покрытием, что обеспечивает одновременно жесткость и упругость.

В теле прокладки предусмотрены отверстия строго определенного диаметра и расположения — под цилиндры, каналы охлаждающей жидкости, масляные каналы, болты крепления и технологические отверстия. Окантовка отверстий цилиндров выполняется усиленной, часто с металлическим кольцом, поскольку эта зона испытывает максимальные нагрузки от давления газов при сгорании топлива.

Толщина прокладки рассчитывается инженерами под конкретную модель двигателя и влияет на степень сжатия. Некоторые производители выпускают прокладки разной толщины для одного мотора, что позволяет корректировать параметры при ремонте.

Прокладка ГБЦ — строго индивидуальная деталь для каждого типа двигателя. При подборе необходимо учитывать марку автомобиля, модель и объем двигателя, год выпуска и модификацию силового агрегата. Даже моторы одной серии, но разных поколений могут иметь отличающиеся прокладки.

Геометрия расположения отверстий, их диаметры, общие габариты и форма прокладки уникальны. Установка неподходящей прокладки гарантированно приведет к серьезной поломке двигателя. Особенно критично соответствие при наличии турбонаддува — такие моторы предъявляют повышенные требования к материалам и конструкции уплотнения.

Для правильного подбора используются VIN-код автомобиля или оригинальный номер детали. Многие производители иномарок применяют собственные стандарты, поэтому замена должна производиться на идентичную по характеристикам прокладку.

Прокладка ГБЦ относится к неразборным элементам — после снятия головки блока она подлежит обязательной замене, даже если визуально выглядит целой. Повторное использование недопустимо, так как материал теряет упругость и уплотняющие свойства.

О проблемах с прокладкой сигнализируют характерные признаки: белый дым из выхлопной трубы при прорыве в систему охлаждения, масляная эмульсия на крышке маслозаливной горловины, перегрев двигателя, падение уровня охлаждающей жидкости без видимых утечек. Наружные масляные подтеки в месте стыка блока и головки также указывают на разгерметизацию.

Падение компрессии в одном или нескольких цилиндрах, затрудненный запуск двигателя, неравномерная работа на холостых оборотах — косвенные признаки возможного прогара прокладки. При появлении этих симптомов требуется диагностика.

Замена прокладки ГБЦ — сложная ремонтная операция, требующая специального инструмента и квалификации. Необходим динамометрический ключ для затяжки болтов крепления головки с точным соблюдением момента и последовательности, указанных производителем автомобиля.

Перед установкой новой прокладки сопрягаемые поверхности блока и головки тщательно очищаются от остатков старой прокладки и герметика, проверяются на отсутствие деформаций. Поверхности должны быть идеально ровными — при наличии искривлений головку блока шлифуют на специальном станке.

Большинство современных прокладок не требуют дополнительных герметиков — их нанесение может нарушить расчетную толщину уплотнения. Прокладка устанавливается на сухие чистые поверхности, строго ориентируясь по направляющим втулкам и меткам "TOP" или "OBEN", если они есть.

Болты крепления головки блока часто являются одноразовыми и подлежат замене вместе с прокладкой. Они затягиваются в несколько этапов с определенным усилием и углом доворота, что обеспечивает равномерное прижатие по всей площади сопряжения.
