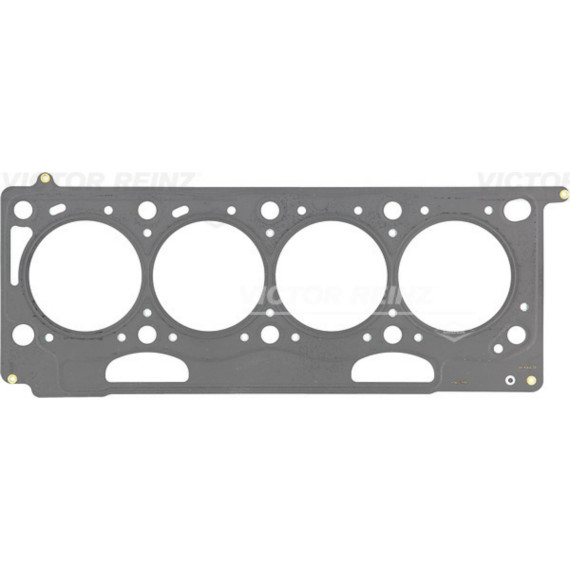

Прокладка ГБЦ — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между блоком цилиндров и головкой двигателя. Этот компонент работает в экстремальных условиях высоких температур и давлений, предотвращая прорыв отработавших газов, утечку охлаждающей жидкости и моторного масла между сопрягаемыми поверхностями.

Основная задача прокладки — создание надежного уплотнения между двумя массивными металлическими деталями двигателя. Она компенсирует микронеровности обработанных поверхностей блока и головки, сохраняя герметичность при тепловом расширении металла и вибрациях во время работы мотора.

Прокладка разделяет различные полости двигателя: камеры сгорания, каналы системы охлаждения и масляные магистрали. Благодаря специальной конструкции с окантовкой отверстий цилиндров она выдерживает давление сгорания топливной смеси, достигающее десятков атмосфер, и температуру до 2000°C в непосредственной близости от камеры сгорания.

Современные прокладки изготавливаются по многослойной технологии. Металлический каркас из нескольких слоев стали обеспечивает необходимую упругость и стойкость к деформациям. Эластомерное или графитовое покрытие на поверхностях улучшает уплотняющие свойства и компенсирует неровности.

Отверстия под цилиндры усилены металлическими кольцами — огневыми кромками, которые принимают на себя основную термическую и механическую нагрузку. Каналы для прохода охлаждающей жидкости и масла окружены дополнительными уплотнительными буртиками, предотвращающими смешивание различных жидкостей.

Толщина прокладки рассчитана производителем двигателя с учетом степени сжатия и зазоров в цилиндропоршневой группе. Изменение толщины прокладки влияет на объем камеры сгорания и, соответственно, на рабочие характеристики мотора.

При выборе прокладки ГБЦ критически важно соблюдение точного соответствия модели двигателя. Разные модификации моторов одной серии могут иметь различия в диаметре цилиндров, расположении крепежных отверстий, конфигурации каналов охлаждения и смазки.

Прокладка подбирается по коду двигателя, указанному в технической документации автомобиля. Использование неподходящей прокладки приводит к нарушению работы системы охлаждения, перегреву двигателя или потере компрессии в цилиндрах.

Прокладка ГБЦ является одноразовым компонентом — после снятия головки блока прокладку необходимо менять обязательно, даже если видимых повреждений нет. Деформация уплотнительных слоев при затяжке необратима, и повторное использование не обеспечит герметичности.

О нарушении целостности прокладки сигнализируют белый дым из выхлопной трубы (попадание антифриза в цилиндры), эмульсия в масле, перегрев двигателя, падение уровня охлаждающей жидкости без видимых течей. Появление масляных пятен на стыке блока и головки также указывает на проблему с уплотнением.

Установка прокладки требует соблюдения строгих правил. Поверхности блока и головки должны быть идеально чистыми и ровными — любые загрязнения, следы старой прокладки или коррозия нарушат герметичность. При обнаружении деформации плоскости головки необходима профессиональная шлифовка.

Затяжка болтов крепления головки выполняется динамометрическим ключом в определенной последовательности и с точным моментом затяжки, указанным производителем. Обычно затяжка производится в несколько этапов от центра к краям. Многие современные болты крепления ГБЦ рассчитаны на одноразовое использование из-за пластической деформации при затяжке.
