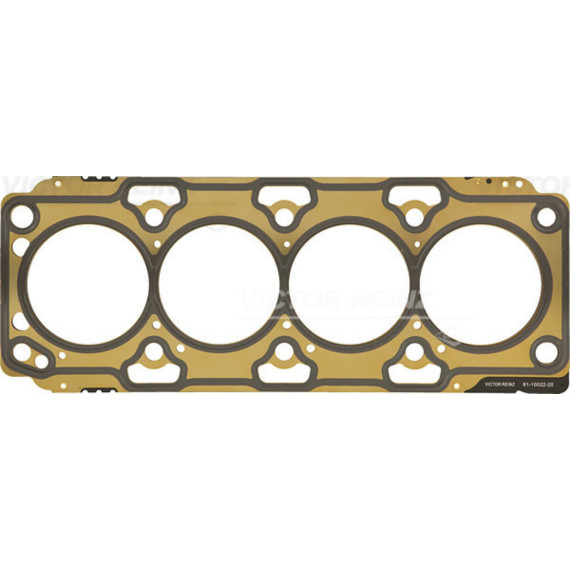

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между головкой и блоком цилиндров. Эта деталь работает в экстремальных условиях, испытывая постоянные температурные перепады, высокое давление при сгорании топлива и воздействие агрессивных технических жидкостей.

Основная задача прокладки — предотвращение смешивания рабочих сред двигателя и утечки их наружу. Она одновременно герметизирует камеры сгорания, каналы системы охлаждения и масляные магистрали, проходящие между головкой и блоком цилиндров. Без надежной прокладки невозможна нормальная работа силового агрегата.

Деталь компенсирует микронеровности сопрягаемых поверхностей, возникающие при обработке металла, и принимает на себя тепловые деформации, которые испытывают детали при нагреве и охлаждении двигателя. Прокладка распределяет усилие затяжки болтов крепления головки, обеспечивая равномерное прилегание по всей плоскости разъема.

Современные прокладки ГБЦ изготавливаются по многослойной технологии. Основу составляют тонкие стальные листы с эластомерным покрытием, которое обеспечивает необходимую податливость и стойкость к химическому воздействию. Металлический каркас придает жесткость, предотвращая деформацию и выдавливание прокладки под нагрузкой.

В конструкции предусмотрены окантовки вокруг отверстий камер сгорания — специальные стальные кольца, усиливающие наиболее нагруженные зоны. Эти элементы выдерживают высокое давление при работе двигателя и защищают края прокладки от прорыва газов. Форма и расположение отверстий точно соответствуют конфигурации конкретного двигателя, включая каналы охлаждения, масляные каналы, отверстия под болты и направляющие втулки.

При подборе прокладки необходимо учитывать модель двигателя и его модификацию. Различные версии силовых агрегатов одной серии могут иметь отличия в расположении и диаметре отверстий, толщине прокладки. Даже незначительное несоответствие приведет к нарушению герметичности или невозможности установки.

Толщина прокладки влияет на степень сжатия двигателя. Некоторые производители предлагают варианты разной толщины для одного мотора, что позволяет компенсировать допуски при сборке или восстановить параметры после ремонта с фрезеровкой плоскости головки блока.

Повреждение прокладки проявляется характерными симптомами. Белый дым из выхлопной трубы указывает на попадание охлаждающей жидкости в камеру сгорания. Масляная эмульсия на щупе или под крышкой маслозаливной горловины свидетельствует о смешивании антифриза с моторным маслом.

Потеря уровня охлаждающей жидкости без видимых внешних течей, перегрев двигателя, пузырьки воздуха в расширительном бачке при работающем моторе — все это признаки нарушения герметичности прокладки ГБЦ. Может наблюдаться подтекание масла или антифриза на стыке головки и блока цилиндров.

Замена прокладки ГБЦ требуется при капитальном ремонте двигателя, снятии головки для ремонта клапанного механизма или после перегрева мотора. Повторное использование старой прокладки недопустимо — после затяжки материал принимает форму сопрягаемых поверхностей и теряет упругость, что делает невозможным обеспечение надежной герметичности при повторной установке.

Процесс замены включает тщательную очистку плоскостей головки и блока от остатков старой прокладки, проверку геометрии поверхностей, соблюдение момента и последовательности затяжки болтов крепления. Важно использовать динамометрический ключ и следовать схеме затяжки, рекомендованной производителем автомобиля, так как неравномерное усилие может деформировать головку или повредить новую прокладку.
