Прокладка ГБЦ — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между головкой и блоком цилиндров двигателя. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая утечку газов из камер сгорания и смешивание охлаждающей жидкости с моторным маслом.

Основная задача прокладки — создать надежный барьер между сопрягаемыми поверхностями головки и блока цилиндров. Она компенсирует микронеровности обработанных поверхностей и обеспечивает равномерное распределение давления при затяжке болтов крепления. Прокладка одновременно герметизирует несколько зон: камеры сгорания, каналы системы охлаждения и масляные магистрали.

Уплотнение камер сгорания предотвращает прорыв газов наружу и между цилиндрами, что критично для поддержания компрессии и стабильной работы двигателя. Даже минимальная утечка приводит к падению мощности, увеличению расхода топлива и детонации. Прокладка выдерживает давление до 50-80 бар и температуру до 1800°C со стороны камеры сгорания.

Разделение контуров охлаждения и смазки — не менее важная функция. Прокладка предотвращает попадание антифриза в масло и наоборот, что могло бы привести к образованию эмульсии, потере смазывающих свойств и критическому износу двигателя.

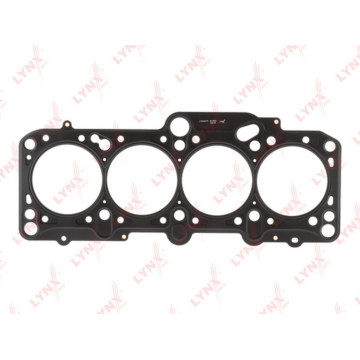

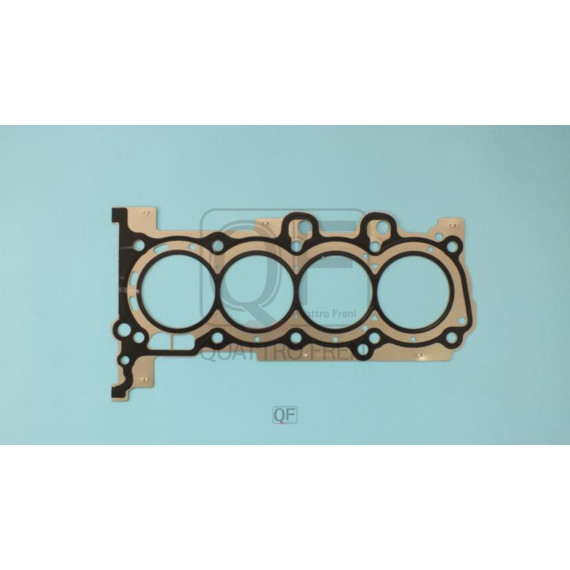

Современные прокладки ГБЦ изготавливаются из многослойных материалов, каждый из которых выполняет определенную функцию. Металлическая основа из стальных листов обеспечивает механическую прочность и устойчивость к деформациям при затяжке. Количество слоев варьируется от 2 до 5 в зависимости от типа двигателя и условий эксплуатации.

Эластомерное покрытие на поверхности металлических слоев улучшает герметизацию, заполняя микронеровности сопрягаемых поверхностей. Обычно используются композиты на основе нитрильных каучуков или фторполимеров, устойчивых к воздействию масла, антифриза и высоких температур.

Окантовка отверстий под цилиндры выполняется из специальных металлических колец или усиленных зон, которые выдерживают максимальные нагрузки. Эти участки испытывают наибольшее температурное и механическое воздействие, поэтому требуют дополнительного усиления.

Конфигурация каналов в прокладке точно соответствует расположению масляных и охлаждающих магистралей в блоке и головке. Любое несовпадение может привести к нарушению циркуляции жидкостей и перегреву двигателя.

При выборе прокладки ГБЦ необходимо учитывать несколько параметров двигателя. Диаметр цилиндров и их количество определяют геометрию прокладки. Для четырехцилиндровых рядных моторов используются линейные прокладки, для V-образных двигателей требуются отдельные прокладки на каждый ряд цилиндров.

Толщина прокладки влияет на степень сжатия двигателя. Производители предлагают прокладки разной толщины для компенсации износа или настройки параметров форсированных моторов. Отклонение от штатной толщины на 0,2-0,3 мм может изменить степень сжатия на 0,5-1 единицу.

Тип двигателя — бензиновый или дизельный — также критичен. Дизельные моторы работают при более высоких степенях сжатия и давлениях, поэтому требуют прокладок усиленной конструкции с дополнительными металлическими слоями.

Материал блока и головки влияет на выбор прокладки. Для алюминиевых головок на чугунном блоке используются прокладки с увеличенной эластичностью, компенсирующие разницу в тепловом расширении материалов.

Пробой прокладки — наиболее распространенная проблема, которая проявляется характерными симптомами. Белый дым из выхлопной трубы указывает на попадание охлаждающей жидкости в камеру сгорания. Масляная эмульсия светлого цвета на щупе или под крышкой маслозаливной горловины свидетельствует о смешивании антифриза с маслом.

Потеря компрессии в одном или нескольких цилиндрах часто связана с прогаром прокладки в зоне камеры сгорания. Двигатель теряет мощность, работает неравномерно, увеличивается расход топлива. Измерение компрессии помогает локализовать проблемный цилиндр.

Перегрев двигателя может быть следствием нарушения герметичности системы охлаждения через поврежденную прокладку. Уровень антифриза постепенно снижается без видимых внешних течей, в расширительном бачке появляются пузыри газа при работающем моторе.

Внешние подтеки масла или охлаждающей жидкости на стыке блока и головки — очевидный признак разрушения прокладки. Обычно течь появляется после многократных циклов нагрева-охлаждения, когда материал прокладки теряет эластичность.

Монтаж прокладки ГБЦ требует тщательной подготовки сопрягаемых поверхностей. Очистка плоскостей блока и головки от остатков старой прокладки, нагара и масляных отложений критична для обеспечения герметичности. Используются специальные скребки и растворители, при этом важно не повредить обработанные поверхности.

Проверка геометрии головки и блока обязательна перед установкой новой прокладки. Деформация плоскости более 0,05-0,10 мм на метр длины требует шлифовки поверхности. Кривизна приводит к неравномерной затяжке и быстрому вы
