Прокладка головки блока цилиндров — критически важный уплотнительный элемент, который обеспечивает герметичность соединения между блоком цилиндров и головкой двигателя. Эта деталь работает в экстремальных условиях, выдерживая высокие температуры отработавших газов, давление при сгорании топливной смеси и воздействие агрессивных жидкостей.

Основная задача прокладки — предотвращение утечек между камерами сгорания, каналами системы охлаждения и масляными магистралями. Деталь компенсирует микронеровности сопрягаемых поверхностей блока и головки, создавая надежное уплотнение по всему периметру соединения.

Прокладка изолирует отдельные функциональные зоны двигателя друг от друга. Она не допускает смешивания моторного масла с охлаждающей жидкостью, предотвращает прорыв газов из цилиндров в систему охлаждения или наружу, обеспечивает правильную работу всех систем силового агрегата.

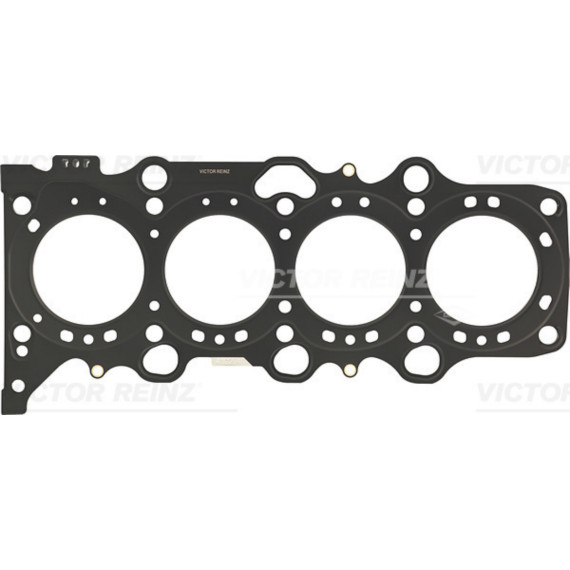

Современные прокладки ГБЦ изготавливаются по технологии многослойной металлической конструкции. Несколько тонких стальных листов с эластомерным покрытием обеспечивают оптимальное сочетание прочности и способности к деформации. Такое решение позволяет детали выдерживать циклические температурные расширения металла.

Конструкция включает усиленные зоны вокруг камер сгорания, где давление и температура достигают максимальных значений. Специальные окантовки отверстий под цилиндры выполнены из более жесткого материала, который противостоит прорыву газов и эрозии.

Отверстия под болты крепления головки окружены металлическими кольцами, распределяющими нагрузку от затяжки. Каналы для прохода охлаждающей жидкости и масла имеют собственные уплотнительные контуры с эластичным покрытием.

Для бензиновых моторов используются прокладки с учетом более высоких температур сгорания топлива. Материал рассчитан на работу при пиковых температурных нагрузках в момент воспламенения смеси.

В дизельных двигателях прокладка испытывает значительно большее давление сжатия. Конструкция учитывает специфику воспламенения топлива от сжатия и повышенные механические нагрузки на уплотнение.

Турбированные моторы требуют особо прочных прокладок, способных выдерживать увеличенное давление наддува и более высокие температуры. Материал таких прокладок имеет улучшенные характеристики термостойкости.

Геометрия прокладки строго индивидуальна для каждой модели двигателя. Расположение цилиндров, диаметр камер сгорания, конфигурация каналов охлаждения и смазки, количество и позиции крепежных отверстий — все параметры должны точно соответствовать конкретному мотору.

При подборе необходимо учитывать объем двигателя и количество цилиндров. Рядные четырехцилиндровые моторы, V-образные шестицилиндровые и другие конфигурации требуют прокладок различной формы и размеров.

Толщина прокладки влияет на степень сжатия двигателя. Некоторые производители предлагают прокладки разной толщины для одного мотора, что позволяет корректировать параметры при ремонте или тюнинге.

Появление белого дыма из выхлопной трубы может указывать на попадание охлаждающей жидкости в цилиндры через поврежденную прокладку. Синий дым свидетельствует о проникновении масла в камеру сгорания.

Перегрев двигателя часто связан с прорывом газов в систему охлаждения через дефектную прокладку. При этом в расширительном бачке могут появляться пузыри газа, уровень жидкости снижается без видимых внешних утечек.

Эмульсия на крышке маслозаливной горловины — характерный признак смешивания масла и охлаждающей жидкости из-за нарушения герметичности прокладки. Моторное масло приобретает светлый оттенок и пенистую структуру.

Замена прокладки ГБЦ требует демонтажа головки блока цилиндров с соблюдением определенной последовательности ослабления болтов крепления. Поверхности блока и головки должны быть тщательно очищены от остатков старой прокладки.

Момент затяжки болтов крепления головки — критический параметр для обеспечения правильной работы прокладки. Затяжка выполняется динамометрическим ключом в несколько этапов по схеме, указанной производителем автомобиля.

Новая прокладка устанавливается без использования герметиков на сопрягаемые поверхности. Современные конструкции уже имеют необходимое покрытие, дополнительные составы могут нарушить правильное позиционирование и работу детали.
