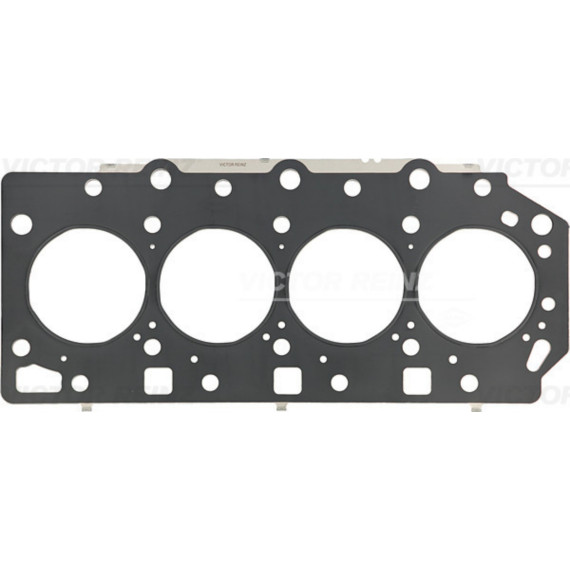

Прокладка головки блока цилиндров — критически важный уплотнительный элемент, обеспечивающий герметичное соединение между блоком цилиндров и головкой двигателя. Именно эта деталь предотвращает прорыв раскаленных газов из камер сгорания, смешивание моторного масла с охлаждающей жидкостью и утечку технических жидкостей наружу.

Современная прокладка ГБЦ представляет собой многослойную металлическую конструкцию (MLS) или композитный материал на основе армированного асбестового или безасбестового волокна. Металлические прокладки состоят из нескольких тонких стальных слоев с эластомерным покрытием, что обеспечивает высокую устойчивость к температурным деформациям и давлению.

В конструкции предусмотрены специальные отверстия и каналы: для прохода охлаждающей жидкости, циркуляции моторного масла, камер сгорания и крепежных болтов. Окантовка отверстий цилиндров часто усилена металлическими кольцами или дополнительными слоями материала для противодействия экстремальным температурам и давлению в камерах сгорания.

Прокладка выполняет несколько жизненно важных функций в работе двигателя. Она герметизирует камеры сгорания, где температура достигает 2000°C и более, предотвращая прорыв газов под давлением до 50-80 бар в масляные и охлаждающие каналы. Одновременно деталь разделяет контуры смазки и охлаждения, исключая попадание антифриза в масло и наоборот.

Компенсация микродеформаций сопрягаемых поверхностей — еще одна важная задача прокладки. При нагреве металлические детали расширяются неравномерно, и эластичный материал прокладки сглаживает эти изменения, сохраняя герметичность соединения при любых температурных режимах работы двигателя.

Прокладка ГБЦ — одноразовый элемент, который подлежит обязательной замене при каждом снятии головки блока. Повторное использование категорически не рекомендуется, поскольку материал теряет упругость и не обеспечивает должной герметичности.

О необходимости замены сигнализируют характерные признаки: белый дым из выхлопной трубы (антифриз попадает в цилиндры), эмульсия на масляном щупе или под крышкой маслозаливной горловины, перегрев двигателя, падение уровня охлаждающей жидкости без видимых течей, потеря компрессии в цилиндрах. Появление масляных пятен или потеков антифриза в зоне соединения блока и головки — прямое указание на разгерметизацию.

При установке прокладки критически важна правильная подготовка поверхностей блока и головки — они должны быть идеально чистыми, сухими и ровными. Любые задиры, коррозия или искривление плоскостей приведут к быстрому выходу новой прокладки из строя.

Момент затяжки болтов крепления головки блока должен строго соответствовать спецификациям производителя автомобиля. Затяжка производится динамометрическим ключом в определенной последовательности, обычно от центра к краям по спирали, в несколько этапов. Современные болты часто рассчитаны на одноразовое использование и растягиваются при затяжке, поэтому требуют замены.

Прокладка ГБЦ — строго индивидуальная деталь для каждой модели двигателя. При подборе необходимо учитывать код двигателя, год выпуска автомобиля и конкретную модификацию силового агрегата. Даже небольшие отличия в диаметре цилиндров, расположении каналов или количестве слоев делают прокладки невзаимозаменяемыми.

Для двигателей, прошедших расточку блока цилиндров, требуются прокладки увеличенной толщины, компенсирующие снятый металл и восстанавливающие правильную степень сжатия. Использование стандартной прокладки на расточенном блоке приведет к детонации и повреждению двигателя.
