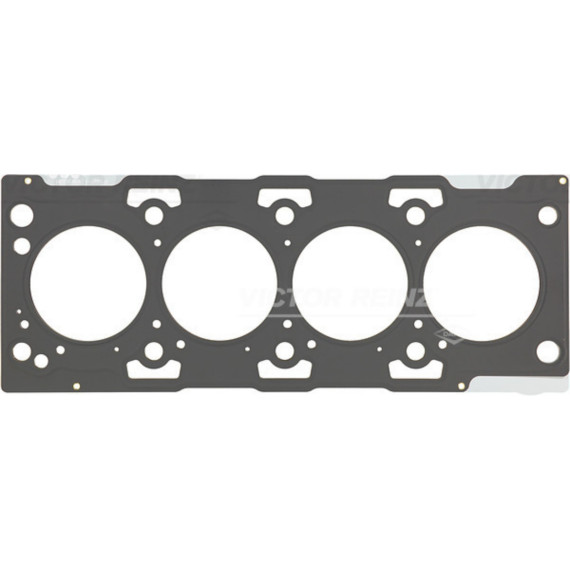

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичность соединения между головкой блока цилиндров и самим блоком. Эта деталь работает в экстремальных условиях, выдерживая высокие температуры от сгорания топлива, давление газов в камерах сгорания и постоянное воздействие моторного масла и охлаждающей жидкости.

Основная задача прокладки — предотвратить утечку рабочих жидкостей и газов из двигателя. Она герметизирует каналы системы охлаждения, масляные магистрали и камеры сгорания, не допуская их смешивания между собой. Без качественной прокладки двигатель теряет компрессию, что ведет к падению мощности, перегреву и серьезным поломкам.

Прокладка компенсирует микронеровности сопрягаемых поверхностей блока и головки, создавая надежное уплотнение по всей площади контакта. При затяжке болтов крепления ГБЦ она деформируется, заполняя мельчайшие зазоры и обеспечивая плотное прилегание металлических деталей.

Современные прокладки ГБЦ изготавливаются из многослойных материалов: металлической основы с эластомерным покрытием, композитных материалов или армированного графита. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с промежуточными уплотнительными слоями, что обеспечивает высокую прочность при сохранении эластичности.

В конструкции предусмотрены специальные отверстия под цилиндры, каналы охлаждения, масляные магистрали и болты крепления. Окантовка отверстий цилиндров часто выполняется из упрочненного материала или имеет металлическое кольцо для противодействия прорыву газов. Форма и расположение отверстий строго соответствуют конфигурации конкретного двигателя.

Прокладка ГБЦ является строго индивидуальной деталью для каждой модели двигателя. При выборе необходимо учитывать тип мотора, количество цилиндров, рабочий объем и модификацию силового агрегата. Даже незначительные отличия в расположении каналов или диаметре отверстий делают прокладку несовместимой с другими версиями двигателей.

Замена прокладки требуется при разборке головки блока — для ремонта газораспределительного механизма, замены клапанов, при фрезеровке привалочной плоскости или устранении последствий перегрева. Повторное использование снятой прокладки категорически не рекомендуется, так как она теряет упругость и уплотняющие свойства после деформации.

Монтаж прокладки выполняется на тщательно подготовленные поверхности блока и головки — они должны быть чистыми, сухими, без следов старой прокладки, масла или герметика. Правильная ориентация прокладки критична: надписи и маркировка должны быть обращены вверх, а все отверстия точно совпадать с каналами в блоке.

Затяжка болтов крепления ГБЦ производится строго по схеме от центра к краям с определенным моментом и последовательностью. Это обеспечивает равномерное обжатие прокладки по всей площади и предотвращает деформацию головки блока.
