Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичное соединение между блоком цилиндров и головкой блока. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая утечку газов из камеры сгорания и смешивание охлаждающей жидкости с моторным маслом.

Основное назначение прокладки — создание надежного уплотнения между сопрягаемыми поверхностями двух массивных металлических компонентов. Она компенсирует микронеровности обработки поверхностей, выдерживает давление сгорающих газов до 100 атмосфер и температуры свыше 2000°C в камере сгорания, одновременно изолируя каналы системы охлаждения и масляные магистрали.

Современные прокладки ГБЦ для иномарок имеют многослойную металлическую конструкцию. Металлический каркас из нескольких слоев стали толщиной 0,15-0,25 мм обеспечивает необходимую прочность и упругость. Каждый слой покрыт специальным эластомерным составом, который заполняет микронеровности и создает герметичное уплотнение.

Окантовка отверстий камер сгорания выполнена из дополнительного слоя металла или имеет усиленную конструкцию — именно эти зоны испытывают максимальные термические и механические нагрузки. Отверстия под болты крепления часто окружены металлическими кольцами, предотвращающими деформацию при затяжке.

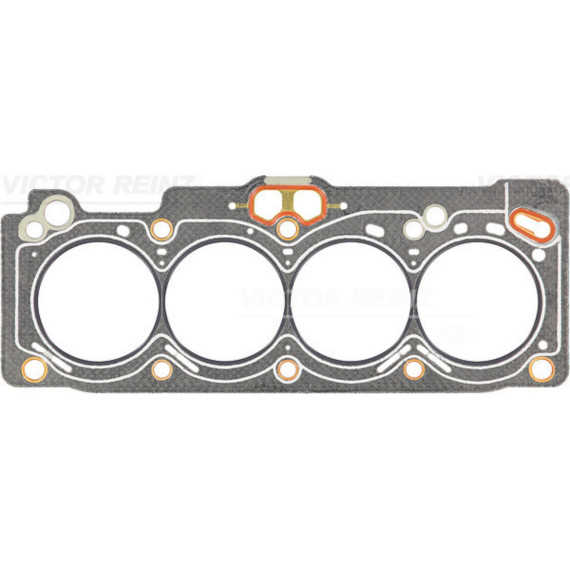

Прокладка имеет сложную форму с множеством отверстий различного диаметра. Большие отверстия соответствуют камерам сгорания и должны точно совпадать с цилиндрами двигателя. Меньшие отверстия формируют каналы для циркуляции охлаждающей жидкости, масляные магистрали и отверстия под крепежные болты.

Прокладка ГБЦ является строго индивидуальной деталью для каждой модели двигателя. Критически важен точный подбор по модели автомобиля, году выпуска и модификации силового агрегата. Даже незначительные отличия в расположении или диаметре отверстий делают прокладку непригодной для установки.

При выборе необходимо учитывать количество цилиндров двигателя, поскольку прокладки для четырехцилиндровых, шестицилиндровых рядных и V-образных моторов имеют различную конфигурацию. Толщина прокладки влияет на степень сжатия двигателя, поэтому замена на деталь другой толщины может изменить рабочие характеристики мотора.

Некоторые производители выпускают прокладки разных типов для одного двигателя — стандартные и усиленные версии. Усиленные варианты применяются на форсированных моторах или при установке турбонаддува, где давление в цилиндрах превышает штатные значения.

Прокладка ГБЦ заменяется при любой разборке соединения головки и блока цилиндров — повторное использование категорически не допускается. Даже если визуально деталь выглядит целой, после затяжки болтов она деформируется и принимает форму сопрягаемых поверхностей, теряя способность к повторному уплотнению.

Признаками прогара или разрушения прокладки служат белый дым из выхлопной трубы, перегрев двигателя, появление эмульсии в масле или масляных пятен в расширительном бачке системы охлаждения. Потеря компрессии в одном или нескольких цилиндрах также может указывать на повреждение прокладки между камерами сгорания.

Внешние признаки включают подтеки охлаждающей жидкости или масла в месте соединения головки с блоком. При работающем двигателе могут быть слышны прорывы газов — характерное шипение или свист в зоне прокладки.

Установка прокладки ГБЦ требует тщательной подготовки сопрягаемых поверхностей. Плоскости блока и головки должны быть идеально чистыми — без следов старой прокладки, масла, герметика или коррозии. Даже мелкие частицы могут нарушить герметичность соединения.

Прокладка устанавливается строго в определенном положении — она имеет верх и низ, переднюю и заднюю части. Маркировка "TOP" или "OBEN" указывает сторону, обращенную к головке блока. Неправильная ориентация приведет к несовпадению каналов охлаждения и масляных магистралей.

Современные многослойные металлические прокладки не требуют дополнительного нанесения герметика — они устанавливаются на сухие поверхности. Использование герметиков может нарушить расчетную толщину прокладки и привести к протечкам. Затяжка болтов крепления выполняется динамометрическим ключом строго в определенной последовательности и с заданным моментом, часто в несколько этапов с определенным углом доворота.
