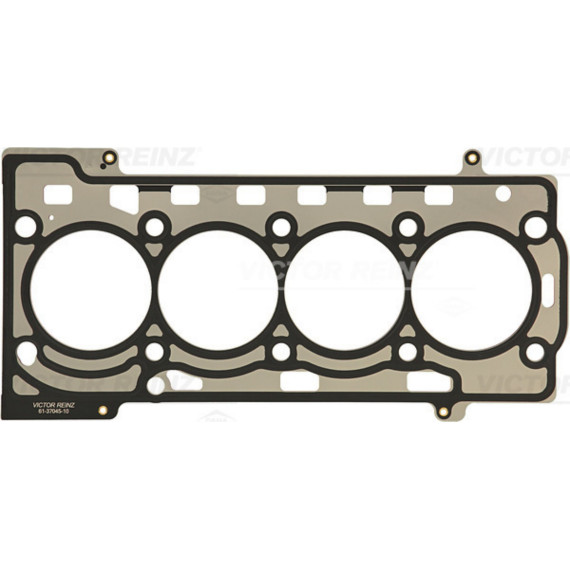

Прокладка ГБЦ — это критически важный уплотнительный элемент, обеспечивающий герметичное соединение между головкой и блоком цилиндров двигателя. Этот компонент работает в условиях экстремальных температур и давлений, предотвращая смешивание моторного масла с охлаждающей жидкостью и не допуская прорыва отработавших газов из камеры сгорания.

Современные прокладки изготавливаются из многослойной стали с эластомерным покрытием или композитных материалов на основе графита и асбестовых волокон. Многослойная конструкция включает несколько тонких стальных листов с промежуточными уплотнительными слоями, что обеспечивает необходимую упругость и компенсирует температурные деформации сопрягаемых поверхностей.

Прокладка имеет точно профилированные отверстия под цилиндры, каналы системы охлаждения, масляные магистрали и резьбовые соединения. Каждое отверстие окантовано усиленным уплотнительным контуром, который создает надежный барьер для жидкостей и газов под давлением.

Основная задача прокладки — герметизация стыка между ГБЦ и блоком цилиндров. Она препятствует утечке моторного масла наружу и его попаданию в каналы системы охлаждения. Одновременно прокладка не позволяет антифризу проникать в масляные магистрали или камеру сгорания, что критично для нормальной работы силового агрегата.

Прокладка также выполняет функцию компенсатора микронеровностей обработанных поверхностей блока и головки. При затяжке болтов крепления материал прокладки заполняет мельчайшие углубления, создавая сплошную уплотняющую поверхность без зазоров.

Прокладки ГБЦ — это строго индивидуальные детали, разработанные под конкретную модель двигателя. Параметры совместимости определяются диаметром цилиндров, расположением и количеством отверстий под болты крепления, конфигурацией каналов охлаждения и смазки, толщиной прокладки.

При подборе необходимо учитывать тип двигателя (бензиновый или дизельный), количество цилиндров, объем и модификацию силового агрегата. Использование неоригинальной прокладки с отличающейся геометрией приведет к нарушению герметичности и серьезным повреждениям двигателя.

Выход прокладки из строя проявляется характерными симптомами: белый дым из выхлопной трубы указывает на попадание охлаждающей жидкости в цилиндры, масляная эмульсия молочного цвета на крышке маслозаливной горловины свидетельствует о смешивании масла с антифризом. Перегрев двигателя, падение уровня охлаждающей жидкости без видимых течей, пузырьки воздуха в расширительном бачке — все это сигналы о разгерметизации.

Прокладку необходимо менять при любом демонтаже головки блока — повторное использование недопустимо, так как материал после первой затяжки теряет упругость и не обеспечит надежного уплотнения при повторной установке.

Установка прокладки требует строгого соблюдения технологии. Поверхности блока и головки должны быть тщательно очищены от остатков старой прокладки, проверены на плоскостность и отсутствие деформаций. Прокладка устанавливается на сухую чистую поверхность без использования герметиков, если иное не предусмотрено производителем.

Критически важна правильная последовательность и момент затяжки болтов крепления головки. Затяжка производится динамометрическим ключом в несколько этапов по схеме от центра к краям, что обеспечивает равномерное обжатие прокладки по всей площади контакта. Несоблюдение момента затяжки приводит к деформации головки или недостаточной герметизации стыка.
