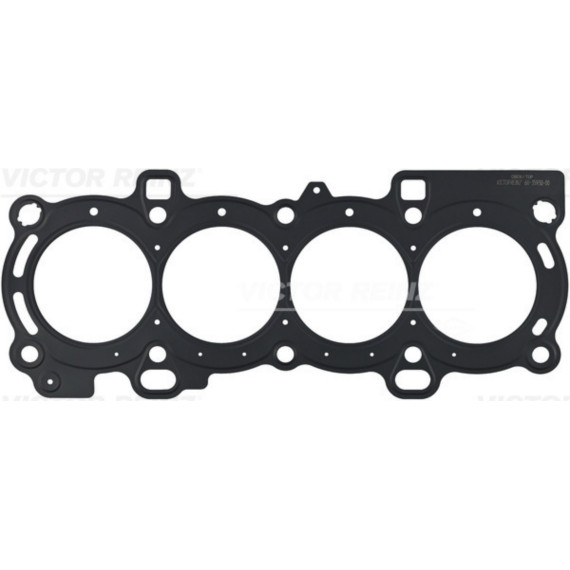

Прокладка головки блока цилиндров — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между головкой и блоком двигателя. Эта деталь работает в условиях экстремальных температур и давлений, предотвращая прорыв газов из камер сгорания и утечку охлаждающей жидкости или моторного масла.

Основная задача прокладки — создание надежного уплотнения между двумя основными частями двигателя. Она изолирует камеры сгорания, каналы системы охлаждения и масляные магистрали друг от друга. При работе мотора прокладка испытывает давление отработавших газов до 50-80 бар и температуру свыше 1000°C в зоне камер сгорания, при этом компенсируя температурные деформации металлических поверхностей.

Деталь предотвращает смешивание рабочих жидкостей — попадание охлаждающей жидкости в масло или цилиндры, проникновение масла в систему охлаждения. Также прокладка блокирует прорыв выхлопных газов наружу или в каналы охлаждения, что критично для стабильной работы силового агрегата.

Современные прокладки ГБЦ изготавливаются из многослойных металлических материалов (MLS-технология) или композитных материалов с металлическим каркасом. Многослойная конструкция состоит из нескольких тонких стальных листов с эластичным покрытием, что обеспечивает оптимальное сочетание жесткости и упругости.

В теле прокладки предусмотрены отформованные отверстия под цилиндры, каналы охлаждения, масляные магистрали и болты крепления головки. Особое внимание уделяется зонам вокруг камер сгорания — здесь применяется усиленное окантовочное кольцо или дополнительный слой металла для противостояния высокому давлению.

Качественные прокладки имеют специальное покрытие из графита, полимеров или силикона, которое улучшает герметизацию микронеровностей и компенсирует небольшие дефекты поверхностей блока и головки.

При выборе прокладки критически важно соблюдение точной совместимости с конкретной моделью двигателя. Геометрия отверстий, толщина прокладки, диаметр цилиндров и расположение каналов строго индивидуальны для каждого мотора. Даже незначительное несоответствие приведет к нарушению герметичности или перекрытию важных каналов.

Толщина прокладки влияет на степень сжатия двигателя — при замене необходимо учитывать этот параметр, особенно если проводилась шлифовка головки блока. Для форсированных и тюнингованных моторов выпускаются усиленные прокладки увеличенной толщины.

Прокладка ГБЦ — одноразовая деталь, которая подлежит обязательной замене при любом снятии головки блока. Повторное использование недопустимо, так как материал теряет упругость и способность к герметизации после температурного воздействия и сжатия.

Признаки повреждения прокладки включают перегрев двигателя, белый дым из выхлопной трубы, эмульсия в масле или расширительном бачке, падение уровня охлаждающей жидкости без видимых течей, нестабильную работу мотора. При появлении этих симптомов требуется срочная диагностика и замена прокладки.

Установка новой прокладки выполняется только на тщательно подготовленные поверхности блока и головки — они должны быть абсолютно чистыми, сухими, без следов старой прокладки, масла или герметика. Затяжка болтов крепления производится динамометрическим ключом в строгой последовательности с соблюдением момента затяжки, указанного производителем автомобиля.
