Прокладка головки блока цилиндров — критически важный уплотнительный элемент двигателя, который обеспечивает герметичность соединения между блоком цилиндров и головкой блока. Этот компонент работает в экстремальных условиях, постоянно подвергаясь воздействию высоких температур, давления газов и агрессивных жидкостей.

Основная задача прокладки ГБЦ — предотвращение утечек продуктов сгорания из камер цилиндров, а также исключение смешивания охлаждающей жидкости и моторного масла между собой и с камерой сгорания. Прокладка компенсирует микронеровности сопрягаемых поверхностей и обеспечивает равномерное распределение давления по всей плоскости соединения.

Герметизация камеры сгорания — прокладка выдерживает давление газов до 100 атмосфер и температуру свыше 2000°C в момент воспламенения топливной смеси. Разделение каналов системы охлаждения и смазки предотвращает попадание антифриза в масло и наоборот, что критично для нормальной работы двигателя.

Современные прокладки ГБЦ изготавливаются из многослойных металлических материалов с эластомерным покрытием или из армированного композитного материала. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с промежуточными эластичными слоями, что обеспечивает высокую прочность и упругость.

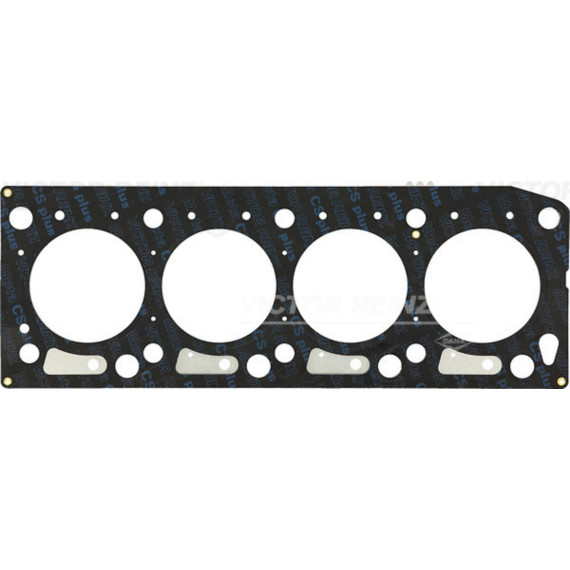

Прокладка имеет отверстия строго определенной конфигурации под цилиндры, каналы охлаждения, масляные магистрали и отверстия под болты крепления. Окантовка отверстий цилиндров выполняется из специальной стали или имеет дополнительное уплотнительное кольцо для усиленной герметизации камеры сгорания.

Толщина прокладки подбирается индивидуально для каждого двигателя и влияет на степень сжатия. Некоторые производители предлагают прокладки разной толщины для регулировки этого параметра при тюнинге или ремонте.

Прокладка ГБЦ — строго индивидуальная деталь для каждой модели двигателя. При подборе необходимо учитывать марку и модель автомобиля, объем и тип двигателя, год выпуска. Даже в рамках одной модели автомобиля могут использоваться разные двигатели, требующие различных прокладок.

Критически важно соблюдение геометрических параметров: количество и диаметр отверстий под цилиндры, расположение каналов охлаждения и смазки, позиции крепежных отверстий. Несоответствие прокладки может привести к перекрытию масляных или охлаждающих каналов, неправильной герметизации и серьезным повреждениям двигателя.

Прокладка ГБЦ подлежит обязательной замене при каждом снятии головки блока цилиндров. Повторное использование прокладки недопустимо, даже если визуально она выглядит неповрежденной, так как материал деформируется при затяжке и теряет упругие свойства.

О необходимости внеплановой замены свидетельствуют характерные признаки: белый дым из выхлопной трубы (антифриз попадает в цилиндры), эмульсия в моторном масле, перегрев двигателя, потеря мощности, наличие масла в расширительном бачке. Прорыв газов в систему охлаждения вызывает бурление в расширительном бачке и повышение давления в системе.

Замена прокладки ГБЦ требует строгого соблюдения технологии. Поверхности блока и головки должны быть идеально чистыми и ровными, без царапин и задиров. Момент затяжки болтов крепления головки должен соответствовать спецификации производителя, а затяжка выполняется в определенной последовательности от центра к краям.

Многие современные болты крепления ГБЦ — одноразовые, так как работают на пределе упругости материала. При установке прокладки важно соблюдать её ориентацию — на многих моделях нанесены метки «TOP» или «FRONT», указывающие правильное положение. Использование герметиков на прокладке ГБЦ обычно не требуется и может быть даже вредным, если производитель специально не указывает обратное.
