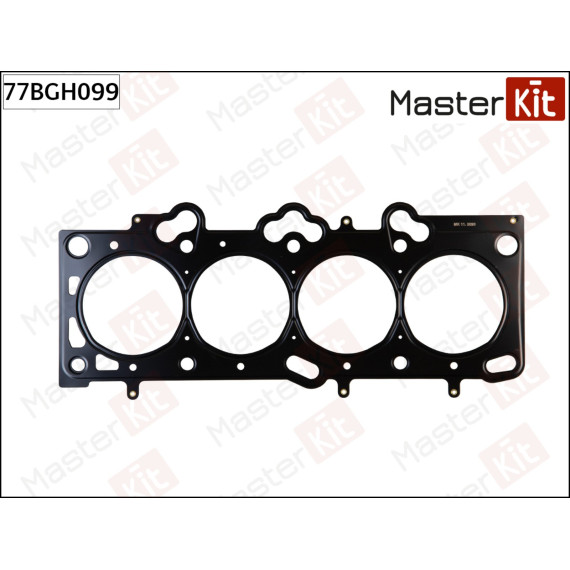

Прокладка ГБЦ 77BGH099 представляет собой критически важный уплотнительный элемент, обеспечивающий герметичное соединение между головкой и блоком цилиндров двигателя. Деталь специально разработана для установки на бензиновые силовые агрегаты Hyundai серий G4GC, G4BB и G4GB, которые широко применялись на моделях корейского производителя.

Основная задача прокладки — предотвращение прорыва газов из камеры сгорания, а также исключение смешивания моторного масла и охлаждающей жидкости между собой и с рабочими газами. Прокладка компенсирует микронеровности сопрягаемых поверхностей и воспринимает температурные деформации металлических деталей при нагреве двигателя до рабочих температур.

Уплотнитель работает в экстремальных условиях: высокое давление сгорания топливной смеси, температуры до 200-300°C в зоне камер сгорания, постоянные циклические нагрузки при работе силового агрегата. Качественная прокладка обеспечивает стабильность компрессии в цилиндрах и нормальную работу системы охлаждения.

Прокладка 77BGH099 предназначена для трёх модификаций четырёхцилиндровых двигателей Hyundai:

Двигатель G4GC — рядный четырёхцилиндровый мотор объёмом 2.0 литра с системой изменения фаз газораспределения. Устанавливался на Hyundai Tucson, Santa Fe, Sonata, Trajet, а также Kia Sportage и Carens.

Двигатель G4BB — младший в линейке агрегат объёмом 1.3 литра с одним распределительным валом. Применялся преимущественно на компактных моделях Hyundai Accent и Getz.

Двигатель G4GB — силовой агрегат объёмом 1.5 литра с одним распредвалом, использовавшийся на Hyundai Accent, Getz, Matrix и других моделях малого и компактного классов.

Прокладка изготавливается из композитного материала, способного выдерживать механические и термические нагрузки. В современных прокладках применяется многослойная металлическая конструкция (MLS) или армированные безасбестовые материалы с металлическими окантовками отверстий камер сгорания.

Точная геометрия отверстий под цилиндры, каналы охлаждающей жидкости и масляные магистрали обеспечивает правильное позиционирование при монтаже. Специальные упругие элементы вокруг камер сгорания создают дополнительное уплотнение в наиболее нагруженных зонах.

Толщина прокладки рассчитана с учётом конструктивных особенностей конкретного двигателя и влияет на степень сжатия. Использование прокладки неправильной толщины может привести к детонации или потере мощности.

Прокладка ГБЦ подлежит обязательной замене при любом снятии головки блока — повторное использование недопустимо. Материал прокладки после затяжки принимает форму сопрягаемых поверхностей и теряет упругость, что делает невозможным обеспечение герметичности при повторной установке.

О нарушении герметичности свидетельствуют белый дым из выхлопной трубы (охлаждающая жидкость попадает в цилиндры), эмульсия на масляном щупе или в расширительном бачке, перегрев двигателя, падение уровня антифриза без видимых течей. Наружные признаки — подтёки масла или охлаждающей жидкости в районе стыка головки и блока.

При замене прокладки критически важна подготовка сопрягаемых поверхностей. Плоскости головки и блока должны быть тщательно очищены от остатков старой прокладки, нагара и масляных отложений. Недопустимы царапины, задиры и коррозионные повреждения — при необходимости головку шлифуют.

Затяжка болтов крепления головки выполняется динамометрическим ключом в строгой последовательности и с определённым моментом затяжки, указанным производителем. Обычно применяется метод угловой затяжки: сначала болты затягиваются с предварительным моментом, затем доворачиваются на определённый угол.

Большинство современных болтов крепления ГБЦ являются одноразовыми и растягиваются при затяжке, поэтому рекомендуется их замена вместе с прокладкой. Использование смазок или герметиков на прокладке не требуется — современные конструкции работают "на сухую".

После замены прокладки необходимо проверить отсутствие утечек при прогреве двигателя и выполнить повторную протяжку болтов ГБЦ после первых километров пробега, если это предусмотрено технологией производителя.
