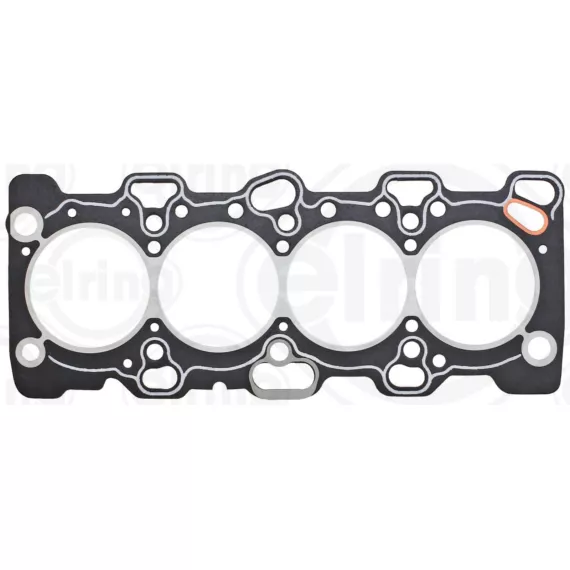

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между головкой блока цилиндров и самим блоком. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая смешивание охлаждающей жидкости, моторного масла и прорыв газов из камер сгорания.

Основное назначение прокладки — создание надежного уплотнения между сопрягаемыми плоскостями ГБЦ и блока цилиндров. Она компенсирует микронеровности обработанных поверхностей и обеспечивает равномерное распределение нагрузки от затяжки болтов крепления головки. Деталь разделяет различные полости двигателя: камеры сгорания, каналы системы охлаждения и масляные магистрали.

Конструктивно прокладка представляет собой многослойный композитный элемент сложной формы с точными отверстиями под цилиндры, каналы охлаждения, масляные магистрали и крепежные болты. Современные прокладки изготавливаются из металлических листов со специальным покрытием или армированных композитных материалов, способных выдерживать температуры до 300°C и давление свыше 100 бар.

Геометрия прокладки строго индивидуальна для каждой модели двигателя. Диаметр отверстий под цилиндры, расположение каналов охлаждения и смазки, конфигурация камер сгорания — все параметры соответствуют конкретной конструкции мотора. При подборе необходимо учитывать не только марку и модель автомобиля, но и модификацию двигателя, объем и год выпуска.

Качественная прокладка ГБЦ изготавливается из многослойной стали с эластомерным покрытием или композитных материалов на основе графита и арамидных волокон. Металлические прокладки обеспечивают лучшую теплопроводность и устойчивость к деформациям, композитные — более эффективное уплотнение на неидеально обработанных поверхностях. Многослойная конструкция позволяет детали работать при многократных циклах нагрев-охлаждение без потери упругости.

Установка прокладки требует строгого соблюдения технологии. Сопрягаемые поверхности блока и головки должны быть тщательно очищены от остатков старой прокладки и герметика, проверены на отсутствие деформаций и трещин. Прокладка устанавливается на сухую чистую поверхность без применения дополнительных герметиков, если это не предусмотрено производителем. Затяжка болтов крепления ГБЦ производится динамометрическим ключом в определенной последовательности и с точным соблюдением момента затяжки.

Признаками выхода прокладки из строя служат перегрев двигателя, белый дым из выхлопной трубы при попадании охлаждающей жидкости в цилиндры, появление масляной эмульсии в расширительном бачке или падение уровня антифриза без видимых течей. Также могут наблюдаться потеря мощности, нестабильная работа на холостом ходу и наличие газов в системе охлаждения.

Замена прокладки ГБЦ — плановая процедура при снятии головки блока цилиндров для любых ремонтных работ. Повторное использование прокладки категорически не допускается, так как после первой затяжки материал деформируется и теряет упругость, что делает невозможным обеспечение надежного уплотнения. Даже если внешне прокладка выглядит целой, ее герметизирующие свойства уже нарушены.

При выборе прокладки критически важно соответствие толщины детали конкретной модификации двигателя. Некоторые производители выпускают прокладки различной толщины для регулировки степени сжатия или компенсации износа. Установка прокладки неправильной толщины может привести к детонации, перегреву или механическому повреждению клапанов при контакте с поршнями.

Эта деталь относится к расходным материалам, требующим замены при каждом разделении соединения головки и блока цилиндров, обеспечивая надежную работу двигателя и предотвращая дорогостоящие поломки.
