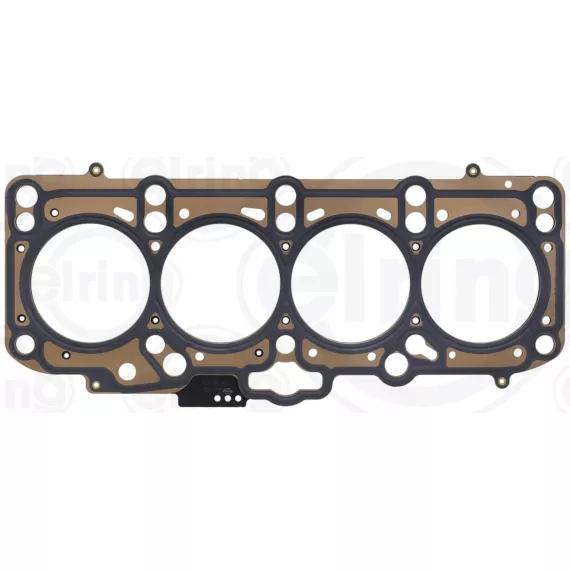

Прокладка ГБЦ — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между головкой блока цилиндров и самим блоком двигателя. Этот компонент работает в экстремальных условиях постоянных температурных перепадов, высокого давления и агрессивной химической среды, предотвращая смешивание моторного масла с охлаждающей жидкостью и прорыв газов из камеры сгорания.

Основное назначение прокладки — создание надёжного уплотнения в местах прохождения каналов системы охлаждения и смазки, а также по периметру камер сгорания. От качества этого уплотнения напрямую зависит стабильность работы силового агрегата, поддержание оптимального температурного режима и правильное функционирование всех систем двигателя.

Прокладка изготавливается из многослойных композитных материалов, способных выдерживать температуры до 300°C и давление газов в камере сгорания. Современные прокладки представляют собой сложную конструкцию из нескольких слоёв металла с эластомерным покрытием, что обеспечивает компенсацию микродеформаций сопрягаемых поверхностей при нагреве.

Прокладка имеет точную геометрию с отверстиями под цилиндры, каналы системы охлаждения, масляные магистрали и болты крепления головки. Каждое отверстие окантовано усиленным уплотнительным контуром, который принимает на себя основную нагрузку при затяжке резьбовых соединений. Форма и расположение отверстий строго соответствуют конфигурации конкретной модели двигателя.

Толщина прокладки рассчитана производителем с учётом степени сжатия двигателя и зазоров в цилиндро-поршневой группе. Использование прокладки неправильной толщины может привести к изменению степени сжатия, детонации или потере компрессии. В конструкции современных прокладок предусмотрены специальные стопорные кольца вокруг камер сгорания из нержавеющей стали.

Прокладка ГБЦ является строго специфичным элементом для каждой модели двигателя. Критически важна полная совместимость по количеству цилиндров, расположению отверстий, диаметру камер сгорания и конфигурации каналов охлаждения. Даже визуально похожие прокладки от разных моделей двигателей не являются взаимозаменяемыми.

При подборе необходимо учитывать конкретную модификацию силового агрегата, год выпуска и объём двигателя. Установка неоригинальной прокладки допустима только при полном соответствии геометрических параметров и материалов исполнения. Некоторые производители выпускают усиленные версии прокладок для форсированных двигателей с увеличенной степенью сжатия.

Прокладка ГБЦ подлежит обязательной замене при любом снятии головки блока — повторное использование недопустимо из-за остаточной деформации материала. О нарушении герметичности свидетельствуют белый дым из выхлопной трубы, эмульсия в масле, падение уровня охлаждающей жидкости, перегрев двигателя или масляные потёки на стыке головки и блока.

Прорыв газов через прокладку приводит к попаданию выхлопных газов в систему охлаждения, что проявляется бурлением в расширительном бачке и повышенным давлением в системе. Смешивание масла и антифриза — критическая ситуация, требующая немедленной остановки двигателя и замены прокладки во избежание серьёзных повреждений.

Установка прокладки требует тщательной подготовки посадочных поверхностей — они должны быть абсолютно чистыми, ровными, без царапин и задиров. Затяжка болтов крепления головки выполняется строго по схеме производителя с использованием динамометрического ключа в несколько этапов с определённым моментом затяжки. Нарушение последовательности или усилия затяжки приводит к деформации прокладки и нарушению герметичности.

Современные прокладки не требуют применения дополнительных герметиков — они устанавливаются на сухие поверхности. Использование герметика может нарушить расчётную толщину уплотнительного слоя и привести к выдавливанию прокладки. После сборки двигателя с новой прокладкой рекомендуется провести протяжку болтов ГБЦ после первых циклов нагрева-охлаждения согласно регламенту производителя.
